品牌:扬州康德
开孔尺寸:220mm×165mm
辅助电源:AC/DC220V
起订:1只
供应:10000只
发货:7天内
一、产品特点
Ø 动态一次模拟图
Ø 温湿度数码管显示及自动调节
Ø 手动加热/自动控制
Ø 带电显示及闭锁
Ø 带电自检功能（选配）
Ø 核相验电接口（选配）
Ø 人体感应功能（选配）
Ø RS485通讯 （选配）
Ø 报警输出接口
Ø 闭锁输出接口
Ø 照明输出接口
Ø 语音防止误操作提示
Ø 远方/就地操作
二、技术指标
Ø 供电电源：AC/DC 85~265V
Ø 工作环境：温度-30℃～+65℃ 相对湿度≤90%RH 大气压强：≤2500pa
Ø 功耗：≤5W
Ø 抗电强度：外壳与端子间≥AC2kV
Ø 绝缘性能：外壳与端子间≥100MΩ
Ø 模拟图（面膜）的制作：
u 根据用户现场实际的一次接线方案、电压等级设计面膜。
Ø 动态模拟对象：
u 断路器、手车位置、接地开关、储能等、动态地根据实际信息变化面膜上的一次接线图，从而实现动态模拟的目的，模拟图显示如下：
ü 分闸（或回路）显示
ü 合闸（或回路）显示
ü 分合闸回路完好指示
ü 接地显示
ü 储能显示
ü 工作位置显示
ü 试验位置显示
ü 手车进出过程中动态显示
ü 断路器、接地刀防误闪烁提示
Ø 温湿度测量及调节：
u 最多可测量及显示两路温湿度数据，且可实现对温湿度的自动调节。
Ø 语音防误提示：
u 断路器合闸状态误将手车从试验位置推至工作位置时语音提示“请分断路器”。
u 接地开关合位状态，误将手车从试验位置推至工作位置时，语音提示“请分接地开关”。
u 断路器合闸状态、接地开关合位状态，误将手车从试验位置推至工作位置时示
“请分断路器，请分接地开关”。
Ø 操作功能：
u 合闸操作
u 分闸操作
u 储能操作
u 远方/就地转换
u 柜内照明操作
Ø 通讯功能：
u RS485通讯，符合MODBUS－RTU。
Ø 带电显示功能：
u LED启辉电压（KV）：≥母线电压x 0.15
u 闭锁启控电压（KV）：≥母线电压x 0.65
Ø 人体感应功能：
u 感应到有人靠近柜体时，若主回路已送电，则会语音提示：(本柜主回路已带 电)。
Ø 核相验电功能：
u UA、UB、UC分别为高压A相、B相、C相、核验验电相用，自检按钮为高压带电自检按钮，当装置接通电源后，在高压传感器带电或不带电的情况下，都可以按下此按钮，用来检测高压带电指示回路及高压闭锁回路是否完好，用以确保高压带电情况下操作的安全。
三、产品简介
1．温湿度采集及控制
Ø 温湿度测量范围及精度：
u 温度范围：-30℃ ~ 120℃ 精度：±1℃
u 湿度范围：20% ~ 90%RH 精度：±7%RH
Ø 数码显示：
u 实时显示当前温湿度数据。
Ø 温湿度调节：
u 当湿度传感器检测到被检测环境湿度（高于设定的湿度上限值），装置自动启动风机和加热设备，直至环境恢复平衡时，负载自动停止工作。
u 当温度传感器检测到被检测环境温度太高（高于设定的风机启动值）时，装置自动启动风机降温，直至环境恢复平衡时，负载自动停止工作。
u 当温度高于超高温报警值时，超高温继电器闭合。可外接声光报警器进行报警。
Ø 继电器接点：
u 最多可达7路（默认）250VAC 3A继电器输出
Ø 加热器故障指示：
u 当加热器故障时，负载断线指示灯亮起。
2．装置面板说明

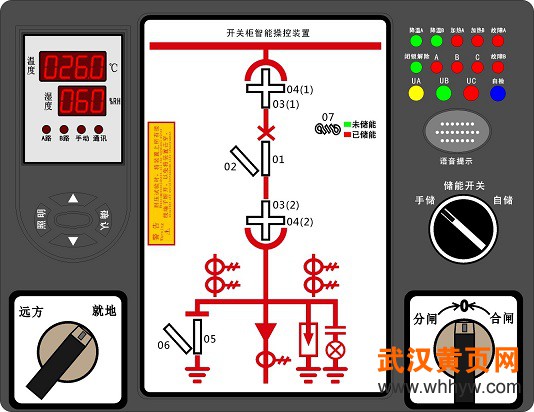

Ø 前面板示意图1所示：
图1
3．模拟指示条显示部分
Ø 断路器：
u 断路器合闸且分闸回路完好时，红色模拟条1亮；
u 断路器分闸且合闸回路完好时，绿色模拟条2亮；
Ø 手车柜：
u 工作位置触点闭合时，红色垂直模拟条3（1）、3（2）亮显示断路器处于工作位置；
u 试验位置触点闭合时，绿色垂直模拟条4（1）、4（2）亮显示断路器处于试验位置；
u 当手车不处于工作位置和试验位置时，红色发光条3（1）、3（2）和绿色发光条4（1）、4（2）同时闪烁。
Ø 固定柜：
u 上隔离刀：红色垂直模拟条3（1）发光时，上隔离刀闭合。
绿色发光条4（1）发光时，上隔离刀断开。
u 下隔离刀：红色垂直模拟条3（2）发光时，上隔离刀闭合。
绿色发光条4（2）发光时，下隔离刀断开。
Ø 接地开关：
u 接地触点闭合时，红色垂直模拟条5发光，显示接地开关合闸。
u 接地触点断开时，绿色倾斜模拟条6发光，显示接地开关分闸。
Ø 弹簧储能显示
u 弹簧储能触点闭合时，7发红色，显示断路器已储能。
u 弹簧储能触点断开时，7发绿光，显示断路器未储能。
Ø 高压带电显示：
u LED启辉电压：额定相电压x 0.15 KV（A、B、C三相灯亮）
u 闭锁启动电压：额定相电压x 0.65 KV
u 当有一相或一相以上带电时电磁锁闭锁（闭锁解除灯灭，闭锁输出结点释放）
u 当三相均不带电时，闭锁解除（闭锁解除灯亮，闭锁输出结点闭合）
Ø 显示区：
u 装置在左上数码管区轮换显示两路温湿度数据值。
4．语音防误功能
Ø 手车柜：
u 当手车处于实验位置时，绿色垂直模拟条4（1）、4（2）亮，如果此时断路器被强行合闸，则红色垂直模拟发光条1发光，而分闸绿色发光条2闪烁，并且有“请分断路器的”语音提示，待操作者分闸操作后停止。此功能是用来防止操作者误合断路器。
u 当手车处于工作位置时，红色垂直模拟条3（1）、3（2）亮，断路器且分闸状态，如果此时接地开关被强行合闸，则红色垂直模拟发光条05发光，而分闸绿色发光条6闪烁，并且有“请分接地开关”的语音提示，待操作者分闸操作后停止。此功能是用来防止操作者误合接地开关。
v 当以上情况同时发生时，则发光条2和发光条6同时闪烁，并且有“请分断路器，请分接地开关”的语音提示。
Ø 固定柜：
u 当上隔离刀或下隔离刀、断路器、接地开关同时闭合时，红色发光条1、5发光和绿色发光条2、6同时闪烁，并且有“请分断路器，请分接地开关”的语音提示。
u 当上隔离刀或下隔离刀、接地开关同时闭合时，红色发光条3（1）或3（2）发光，红色发光条5发光，绿色发光条6闪烁，并且有“请分接地开关”的语音提示。
5．人体感应功能
u 装置带有人体感应探头，可以感知人体的靠近。若主回路已合闸，则会有“本柜主回路已带电”的语音提示。
6．操作菜单
Ø 按键：“照明”“”“▲” “▼” “确认”
u “照明”键用于开启柜内照明
u “▲”键用于数值上调，或是菜单上移操作
u “▼”键用于菜单下移或是光标右移操作
u “确认”键用于进入菜单或是保存数据操作
Ø 操作说明：
u 按住“确认”键可以依次在Add、BPS、HU1、HU2、TU1、TU2、Td1、Td2、LOd菜单之间切换，进入菜单后按住“▼”键移动光标，将光标移动至需要修改的数据位上后，再按“▲”键对数值进行调整，调整完成后，再按“确认”键完成对数据的保存。
Ø 数码字符简介：
Add：RS485地址 BPS：RS485波特率
HU1：A路湿度调节上限 HU2：B路湿度调节上限
tU1：A路温度调节上限 tU2：B路温度调节上限
td1：A路温度调节下限 td2：B路温度调节下限
LOd：手动开关负载
7．传感器的安装
Ø 传感器的安装有两种方式：
u 采用35mm导轨安装
u 采用固定式安装（孔距37.5mm，孔径4mm）
u 传感器安装好后，传感器线缆绿色端子的一端接在装置对应的端子上，压线针的一端接至温湿度传感器对应的色号上。
8．开孔尺寸及接线端子图
Ø 装置的开孔尺寸为：220mm×165mm
Ø 安装方式：面板式安装。

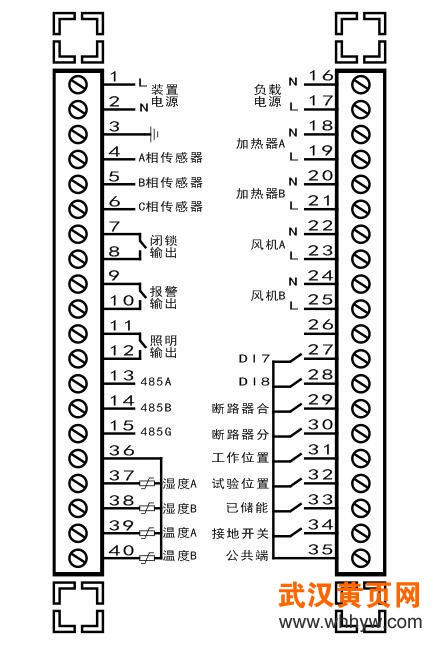

Ø 背面接线端子图如图4所示：
图4
四、通讯功能
本装置具有RS485(MODBUS－RTU规约)通讯功能，可将所有模拟量和开关量及温湿度数据上传至上位机。RS485通讯接线请误将A，B线接反。否则将无法通讯成功。PC端连接一RS485/RS232转接装置。RS232端连接PC的串口，RS485端A，B分别与装置的A，B线连接。
