KD962EL系列数显电力仪表是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的。它可以高精度的测量所有的常用电力参数；采用可视度高的LED或LCD来显示仪表测量参数信息。仪表面板带有编程按键，用户可以现场方便地实现显示切换、参数设置、使用灵活方便。可以直接代替常规电力变送器等辅助单元，作为一种先进的智能化数字化电网前端采集元件，广泛应用于各种控制系统、变电自动化系统、配电自动化系统中，具有安装方便、接线简单、维护方便、工程量小等特点，能够完成业界不同PLC、工业控制计算机通讯软件组网。
2、技术参数
|
项目 |
参数 |
||
|
信号输入 |
接线 |
三相四线N3.4/三相三线N3.3 |
|
|
电压 |
量程 |
400V/100V |
|
|
过载 |
持续：1.2倍 瞬时：2倍 |
||
|
功耗 |
＜1VA(每相) |
||
|
阻抗 |
＞500K |
||
|
精度 |
RMS测量，精度等级0.5级 |
||
|
电流 |
量程 |
5A/1A |
|
|
过载 |
持续：1.2倍 瞬时：2倍 |
||
|
功耗 |
＜0.4VA（每相） |
||
|
阻抗 |
＜20mΩ |
||
|
精度 |
RMS测量，精度等级0.5级 |
||
|
频率 |
45-65Hz，精度0.1Hz |
||
|
功率 |
有功、无功，视在功率，精度0.5级 |
||
|
电能 |
正反向有功电能，精度1.0级； 正反向无功电能，精度2.0级 |
||
|
电源 |
范围 |
AC220V±10% |
|
|
功耗 |
＜5VA |
||
|
显示 |
LED数码屏或LCD液晶屏 |
||
|
通讯 |
RS485通讯接口，MODBUS-RTU协议（多功能有） |
||
|
使用环境 |
工作温度：-10-55℃，储存温度:-20-75℃ |
||
|
安全 |
绝缘电阻：输入、输出、电源，对机壳＞5MΩ |
||
|
耐压：输入/电源＞2KV,输入/输出＞2KV，输出/电源＞2KV |
|||
3、安装与接线
3.1仪表尺寸
|
外形尺寸mm（LxH） |
壳体尺寸mm（AxB） |
开孔尺寸mm (SxY) |
总长mm (N) |
深度mm (M) |
|
96x96 |
90x90 |
91x91 |
74 |
63 |
|
80x80 |
75x75 |
76x76 |
74 |
63 |
|
72x72 |
67x67 |
68x68 |
74 |
63 |
3.2安装方法：
3.3接线端子功能说明
3.3.1端子功能编号
对应端子功能编号如下：（具体以实物为准）

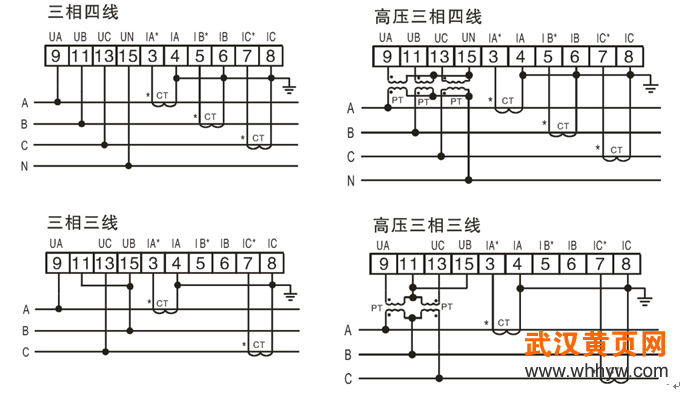

3.3.2信号输入接线方式 --三相多功能表
3.3.4接线端子背视图(供参考，以实物为准)
3.4接线注意事项
3.4.1输入信号：
采用每个测量通道单独采集的计算方式，保证了使用时完全一致对称，其具有多种接线方式。适用于不同的负载形式。
A、电压输入：输入电压应不高于产品的额定输入电压（100V或400V）,否则应考虑使用PT，在电压输入端须安装1A保险丝。
B、电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路。
C、要确保输入电压、电流相对应，顺序一致，进线和出线方向一致；否则会出现数值和符号错误！（功率和电能）
D、仪表输入网络的配置根据系统的CT个数决定，在2个CT的情况下，选择三相三线两元件方式；在3个CT的情况下，选择三相四线三元件方式。仪表接线、仪表编程中设置的输入网络NET应该同所测量负载的接线方式一致，不然会导致仪表测量的电压或功率不正确。其中在三相三线中，电压测量和显示的为线电压；而在三相四线中，电压测量和显示为电网的相电压。
3.4.2辅助电源:
本产品辅助电源输入接口为AC220V±10%，请保证所提供的电源适用于该系列的产品，以防止损坏产品。使用时，建仪在火线一侧安装1A保险丝。电力品质较差时，建议在电源回路安装电源滤波器，浪涌抑制器等装置，以防止损坏产品。
