概述
KD100系列开关状态指示仪是一款新型多功能、模拟动态一次图指示，断路器分合状态指示、储能指示、接地开关状态指示、手车位置指示的智能装置、本产品适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。
一、产品特点
Ø 动态一次模拟图
Ø 温湿度测量及自动调节
Ø 一键手动加热/自动控制
Ø 带电显示及闭锁
Ø 带电自检功能（选配）
Ø 核相验电接口（选配）
Ø RS485通讯
Ø 报警输出接口
Ø 闭锁输出接口
二、技术指标
Ø 供电电源：AC/DC 85~265V
Ø 工作环境：温度-30℃～+65℃ 相对湿度≤90%RH 大气压强：≤2500pa
Ø 功耗：≤5W
Ø 抗电强度：外壳与端子间≥AC2kV
Ø 绝缘性能：外壳与端子间≥100MΩ
Ø 模拟图（面膜）的制作：
u 根据用户现场实际的一次接线方案、电压等级设计面膜。
Ø 动态模拟对象：
u 断路器、手车位置、接地开关、储能等、动态地根据实际信息变化面膜上的一次接线图，从而实现动态模拟的目的，模拟图显示如下：
ü 分闸（或回路）显示
ü 合闸（或回路）显示
ü 分合闸回路完好指示
ü 接地显示
ü 储能显示
ü 工作位置显示
ü 试验位置显示
ü 手车进出过程中动态显示
Ø 温湿度测量及调节：
u 最多可测量及显示两路温湿度数据，且可实现对温湿度的自动调节。
Ø 通讯功能：
u RS485通讯，符合MODBUS－RTU。
Ø 带电显示功能：
u LED启辉电压（KV）：≥母线电压x 0.15
u 闭锁启控电压（KV）：≥母线电压x 0.65
Ø 核相验电功能：
u UA、UB、UC分别为高压A相、B相、C相、核验验电相用，运行检测按钮为高压带电自检按钮，当装置接通电源后，在高压传感器带电或不带电的情况下，都可以按下此按钮，用来检测高压带电指示回路及高压闭锁回路是否完好，用以确保高压带电情况下操作的安全。
三、产品简介
1．温湿度采集及控制
Ø 温湿度测量范围及精度：
u 温度范围：-30℃ ~ 120℃ 精度：±1℃
u 湿度范围：20% ~ 90%RH 精度：±7%RH
Ø 自动温湿度调节：
u 默认为温度低于5度时，启动加热器加热，加热指示灯点亮。
u 温度高于40度时，启动风机降温，降温指示灯点亮。
u 湿度大于85%时，同时启动风机和加热器，加热指示灯点亮。传感器A检测到温湿度超范围时，启动A路的负载，B路检测到温湿度超范围时，启动B 路负载。
u （加热/除湿输出的上下限可根据用户需求设定，默认温度下限为5度，上限为40度，湿度上限为85%RH）。
Ø 手动加热：
u 按钮按下时，同时启动加热器A和加热器B强行加热，温度不受控制，温度超过设定值后发出报警信号，报警输出端口接通。
Ø 继电器接点：
u 最多可达3路（默认）250VAC 3A继电器输出
Ø 加热器故障指示：
u 当加热器故障时，负载断线指示灯亮起。
2．装置面板说明
Ø 前面板示意图1所示：
图1
3．模拟指示条显示部分
Ø 断路器：
u 断路器合闸且分闸回路完好时，红色模拟条1亮；
u 断路器分闸且合闸回路完好时，绿色模拟条2亮；
Ø 手车柜：
u 工作位置触点闭合时，红色垂直模拟条3（1）、3（2）亮显示断路器处于工作位置；
u 试验位置触点闭合时，绿色垂直模拟条4（1）、4（2）亮显示断路器处于试验位置；
u 当手车不处于工作位置和试验位置时，红色发光条3（1）、3（2）和绿色发光条4（1）、4（2）同时闪烁。
Ø 固定柜：
u 上隔离刀：红色垂直模拟条3（1）发光时，上隔离刀闭合。
绿色发光条4（1）发光时，上隔离刀断开。
u 下隔离刀：红色垂直模拟条3（2）发光时，上隔离刀闭合。
绿色发光条4（2）发光时，下隔离刀断开。
Ø 接地开关：
u 接地触点闭合时，红色垂直模拟条5发光，显示接地开关合闸。
u 接地触点断开时，绿色倾斜模拟条6发光，显示接地开关分闸。
Ø 弹簧储能显示
u 弹簧储能触点闭合时，7发红色，显示断路器已储能。
u 弹簧储能触点断开时，7发绿光，显示断路器未储能。
Ø 高压带电显示：
u LED启辉电压：额定相电压x 0.15 KV（A、B、C三相灯亮）
u 闭锁启动电压：额定相电压x 0.65 KV
u 当有一相或一相以上带电时电磁锁闭锁（闭锁解除灯灭，闭锁输出结点释放）
u 当三相均不带电时，闭锁解除（闭锁解除灯亮，闭锁输出结点闭合）
7．传感器的安装
Ø 传感器的安装有两种方式：
u 采用35mm导轨安装
u 采用固定式安装（孔距37.5mm，孔径4mm）
u 传感器安装好后，传感器线缆绿色端子的一端接在装置对应的端子上，压线针的一端接至温湿度传感器对应的色号上。

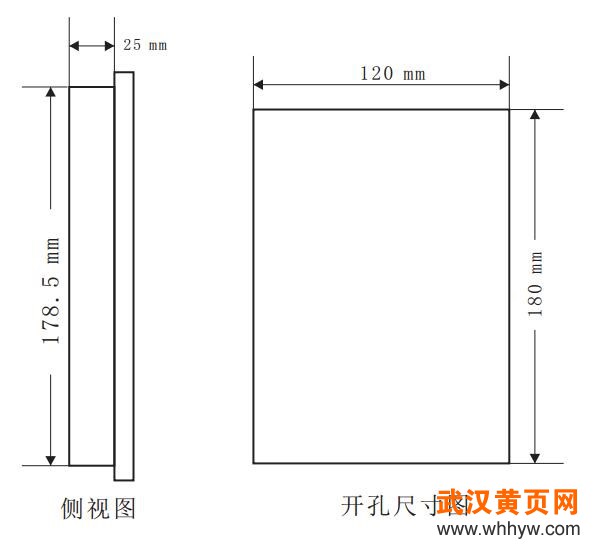

8．开孔尺寸及接线端子图
Ø 装置的开孔尺寸为：180mm×120mm
Ø 安装方式：面板式安装。

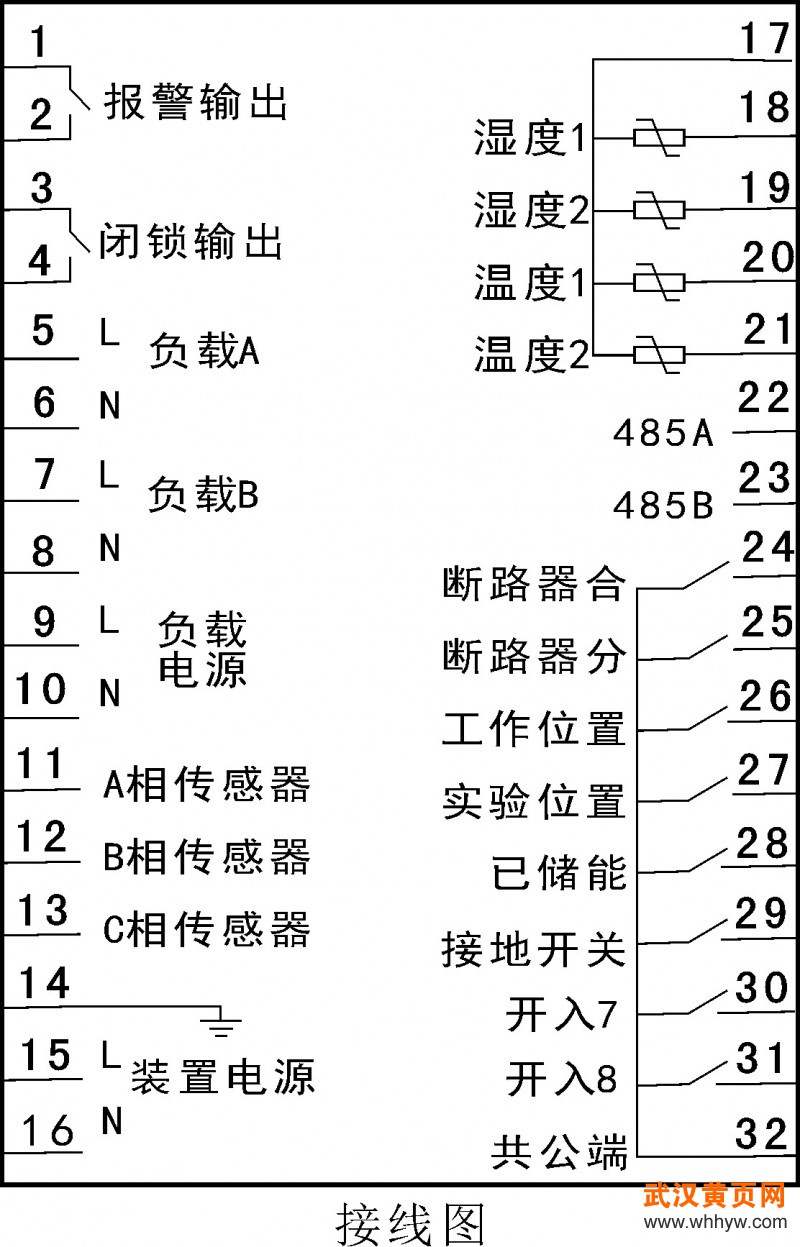

Ø 背面接线端子图如图4所示：
图4
四、通讯功能
本装置具有RS485(MODBUS－RTU规约)通讯功能，可将所有模拟量和开关量及温湿度数据上传至上位机。RS485通讯接线请误将A，B线接反。否则将无法通讯成功。PC端连接一RS485/RS232转接装置。RS232端连接PC的串口，RS485端A，B分别与装置的A，B线连接。
1．协议概述
Ø 协议类型：
装置采用MODBUS-RTU协议，适用嵌入式仪表的实时通信。本协议旨在规定终端设备（从站）与总线接口单元（主站）之间的数据交换以MODBUS的RTU模式实现。协议采用异步主从半双工通信方式，通信由主站发起，从站只接收应答，无主动发起通信功能。通信响应时间<0.1S。
